VW T4 Abschirmblech über den Endschalldämpfer - Hitzeschutzblech

Autor: Adam Wesolowski

Gründer von Deltabus.de und Deltagarage.de

Das VW T4 Hitzeschutzblech über dem Endschalldämpfer ist heute als 3D-Projekt abgeschlossen worden. Das Scannen und die Rekonstruktion in Fusion 360 haben insgesamt 8 Stunden gedauert, aber das Ergebnis ist beeindruckend. Die Bohrungen und Befestigungspunkte sind dem Original mit einer Genauigkeit von 0,2 mm nachempfunden. Einige Stellen wurden sogar optimiert, um im späteren Fertigungsprozess keine Probleme zu verursachen. Falls sich jemand fragt, warum es keine weichen Radien gibt: Das endgültige Material steht noch nicht fest, und das wird die Radien später bestimmen.

Derzeit kommen folgende Materialien infrage:

1. Aluminium
2. Verzinktes Stahlblech (0,5 mm)
3. Edelstahl V2 (0,5 mm)

Wir tendieren derzeit zu Aluminium, da das Werkzeug für dieses Hitzeschutzblech relativ groß wird und die Kosten im Rahmen bleiben müssen. Mir ist bewusst, dass viele Edelstahl bevorzugen, aber bedenkt, dass ihr es später auch bezahlen müsst.

Hier noch die vermuteten VAG Teilenummern:
701253734B
7D1253734
7D0253501A

Weitere Abbildungen

VW T4 Hitzeschutzblech Original

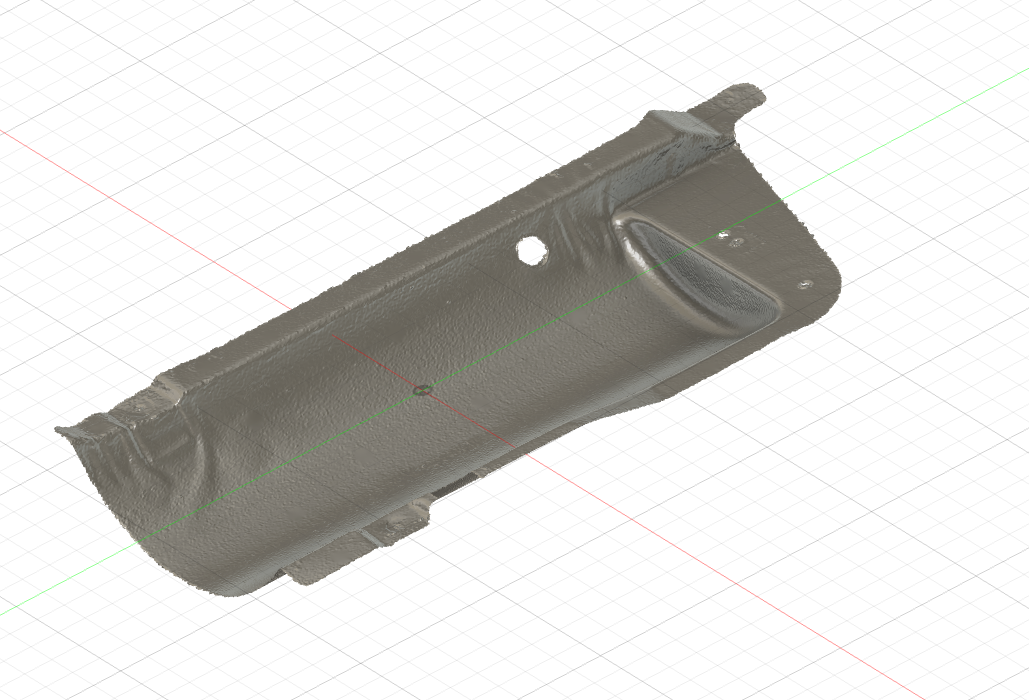

VW T4 Hitzeschutzblech Entwicklung 2

VW T4 Hitzeschutzblech Entwicklung

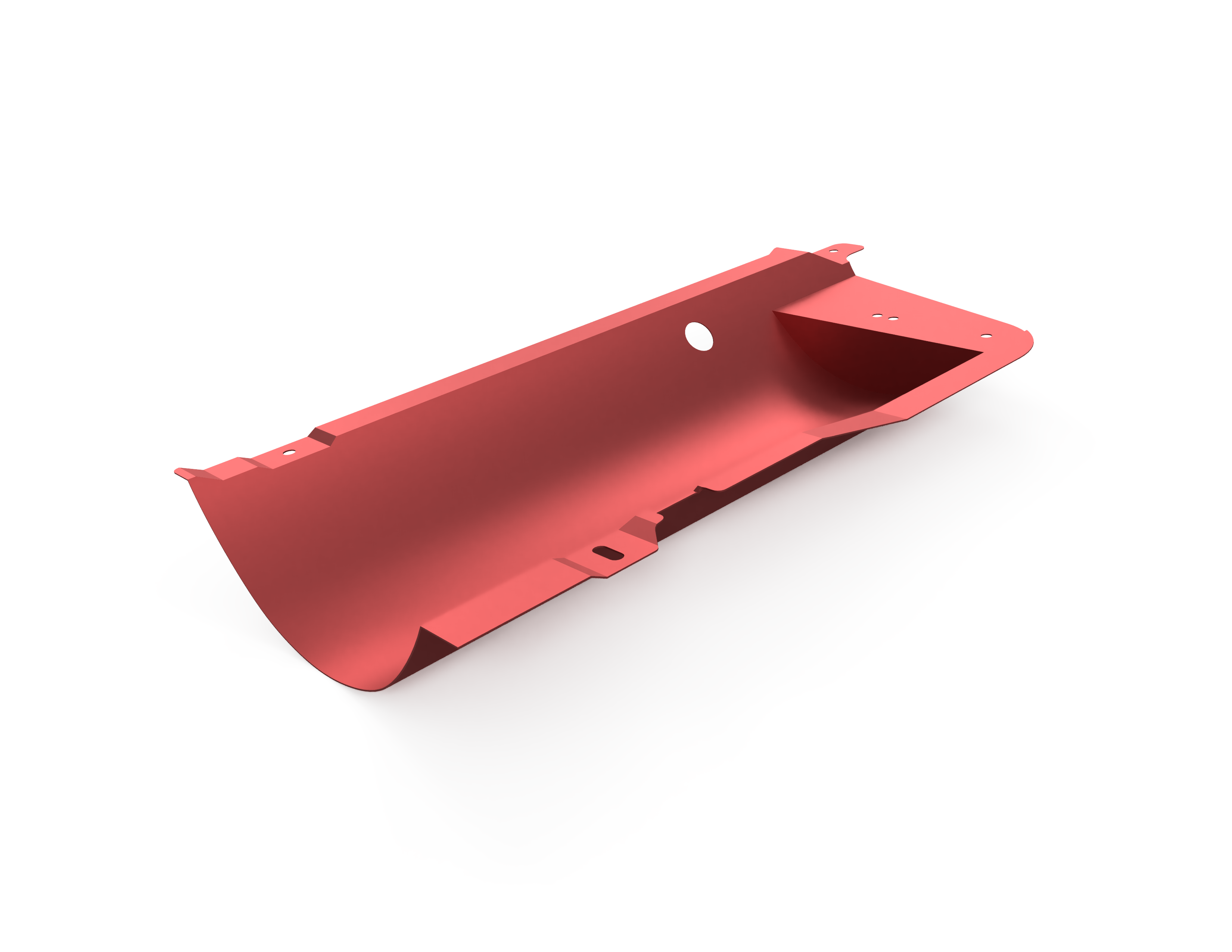

VW T4 Hitzeschutzblech_4_2024_3

VW T4 Hitzeschutzblech_4_2024_1

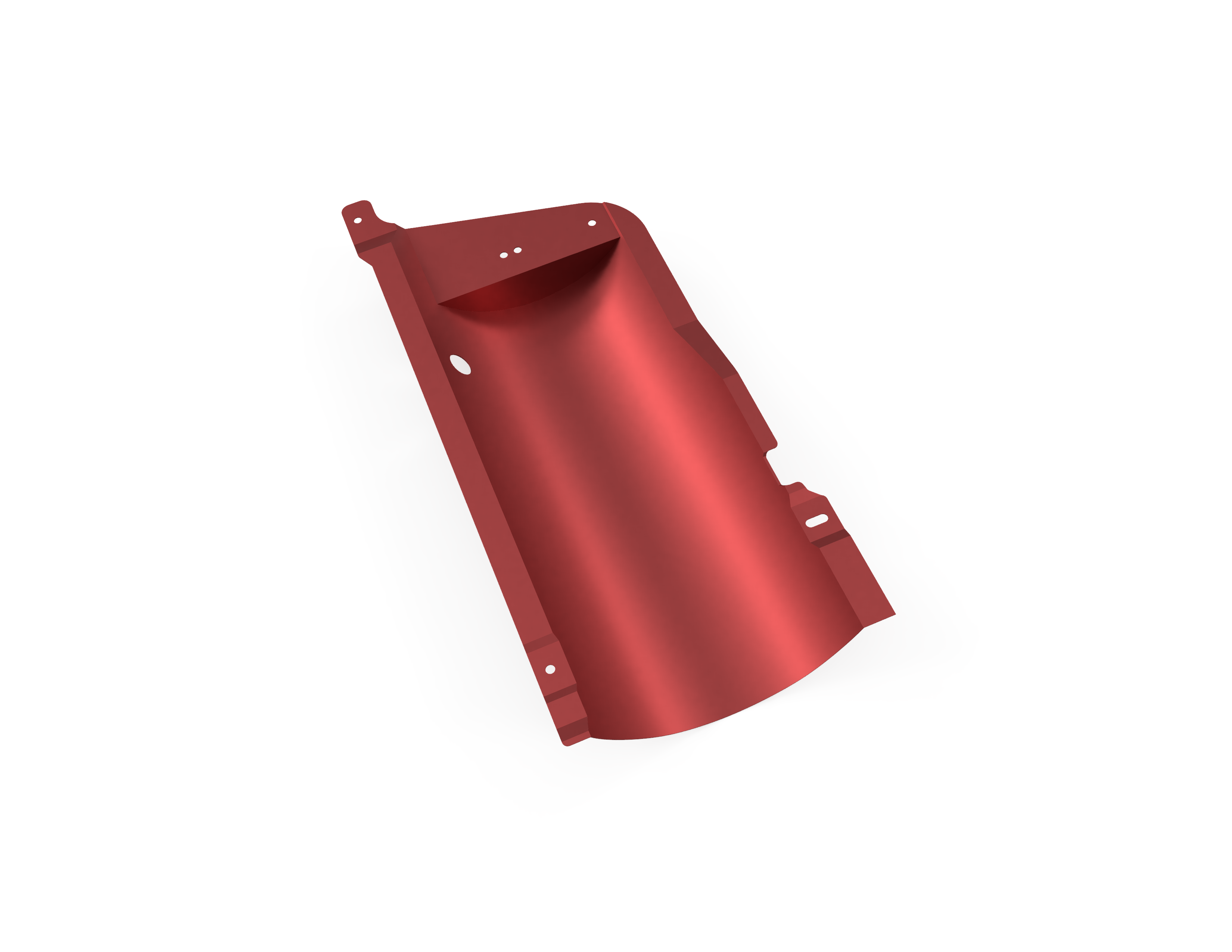

VW T4 Hitzeschutzblech_4_2024_2
