Ansaugstutzen für VW T4 AXG & AHY – Entwicklung abgeschlossen, Serienfertigung gestartet

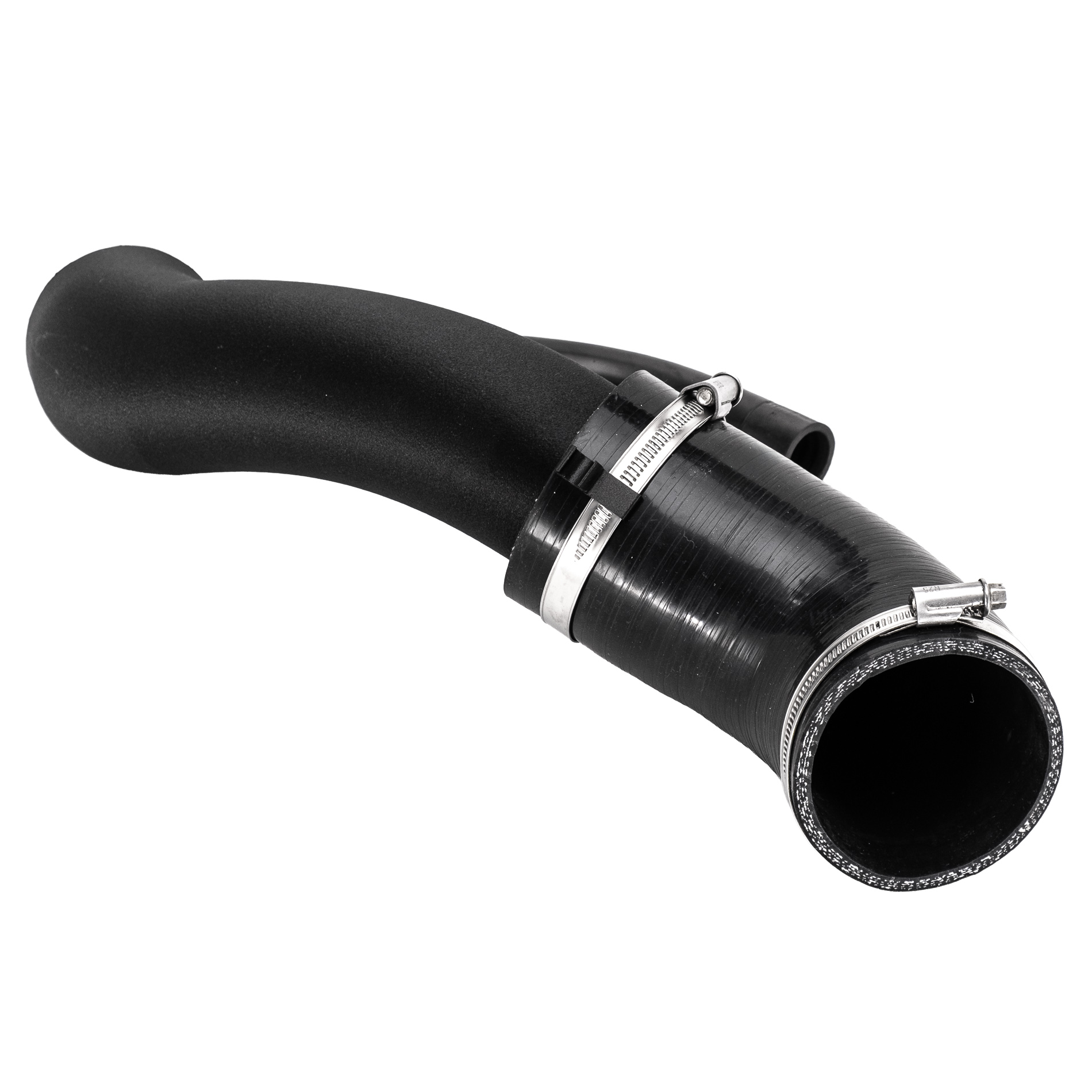

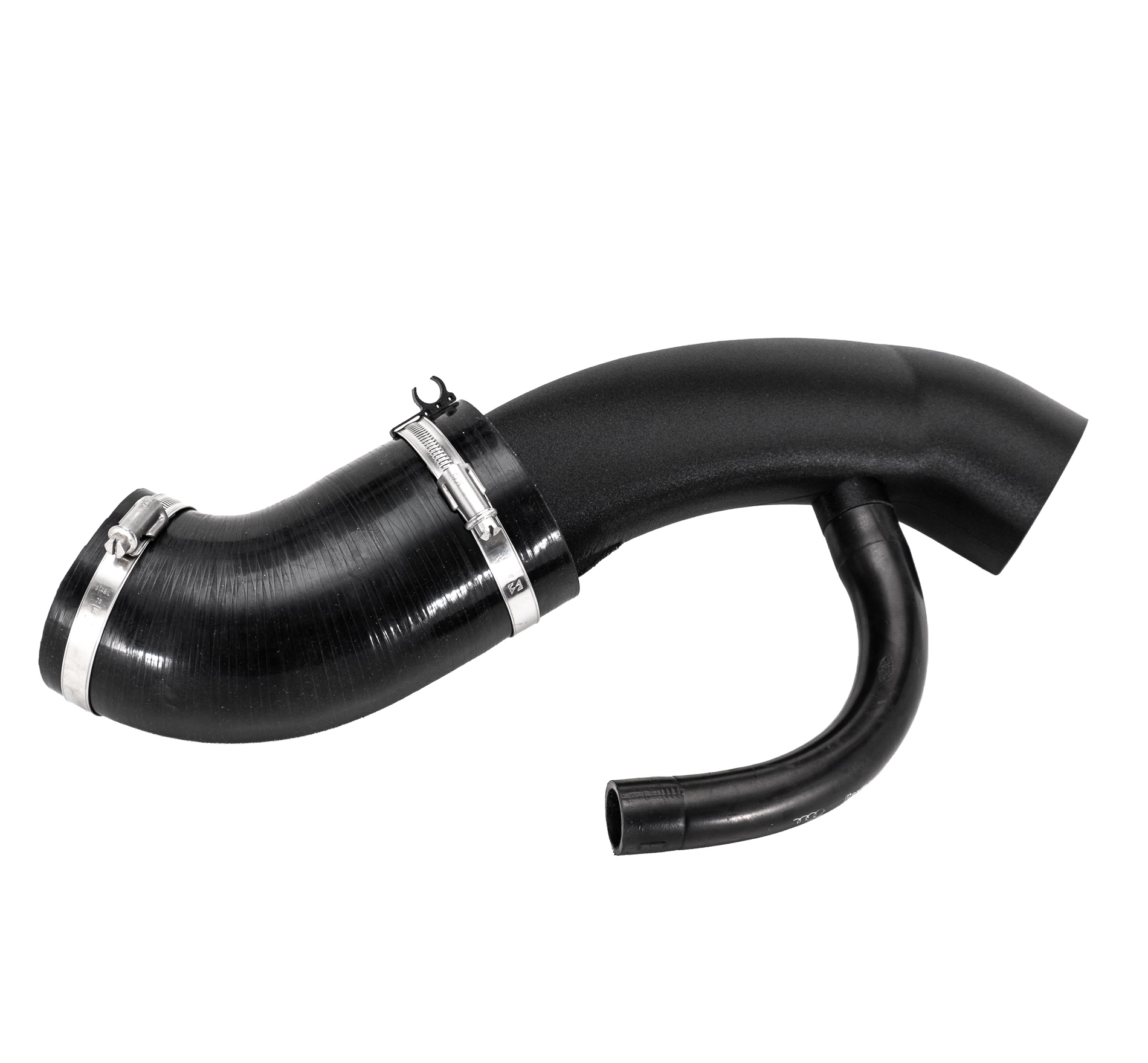

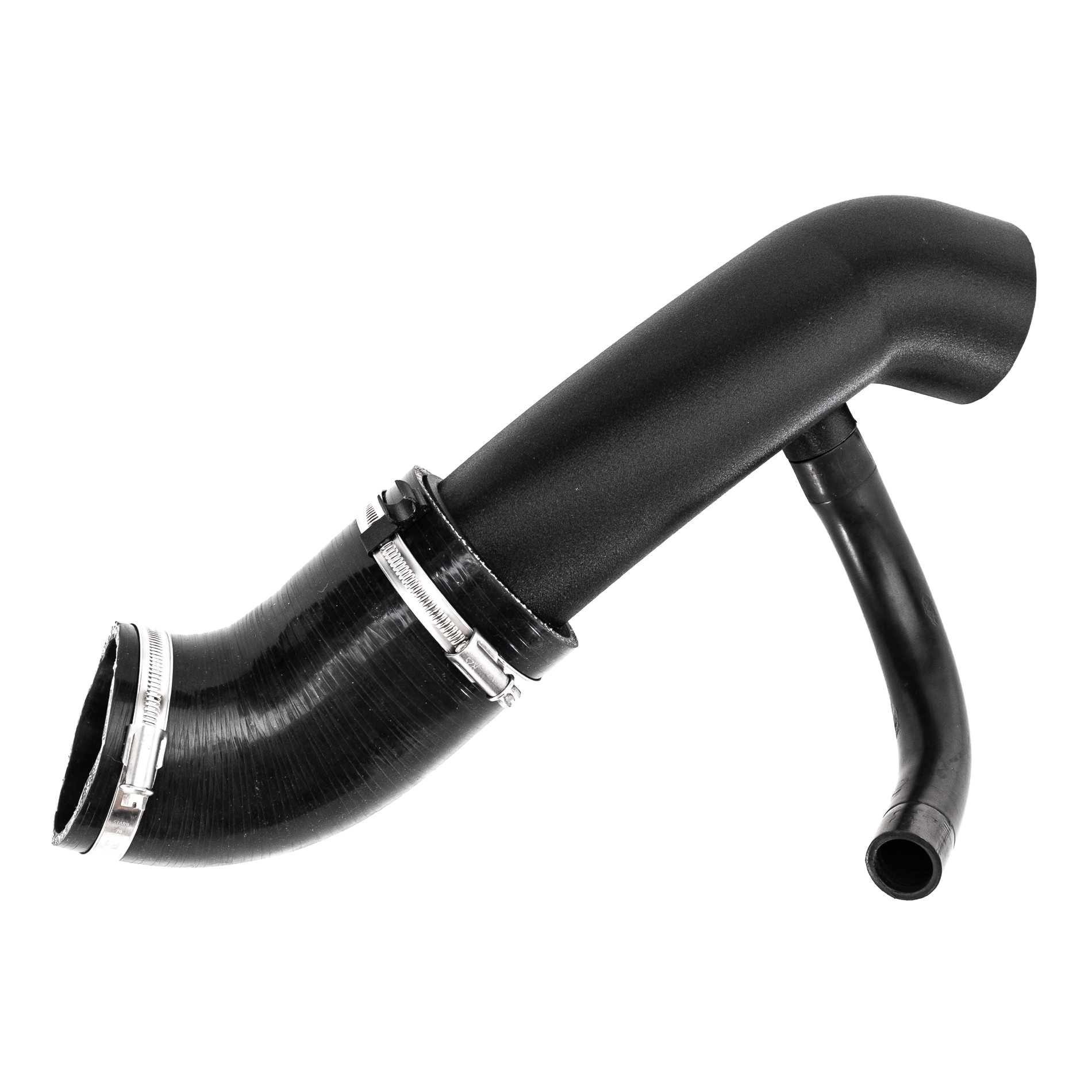

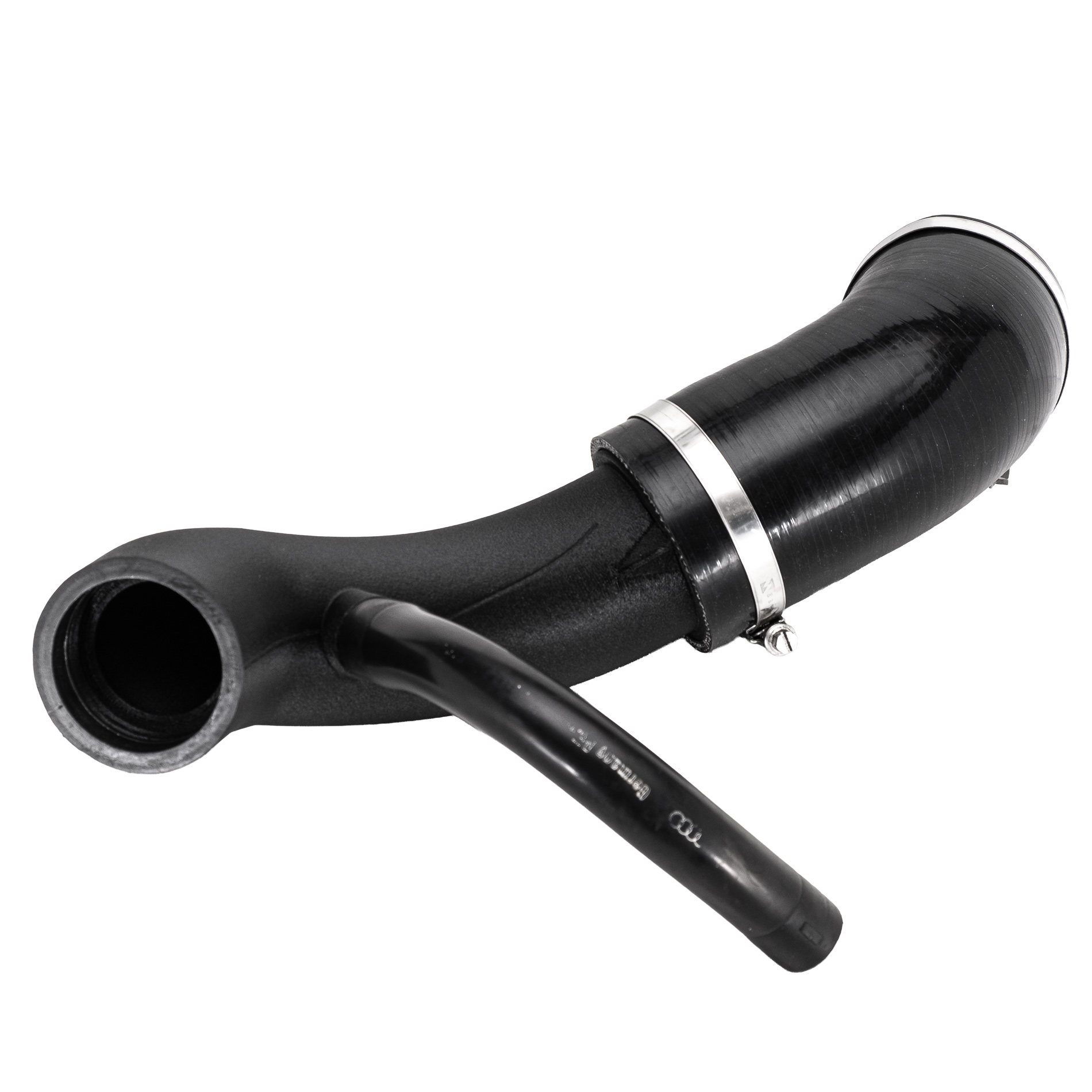

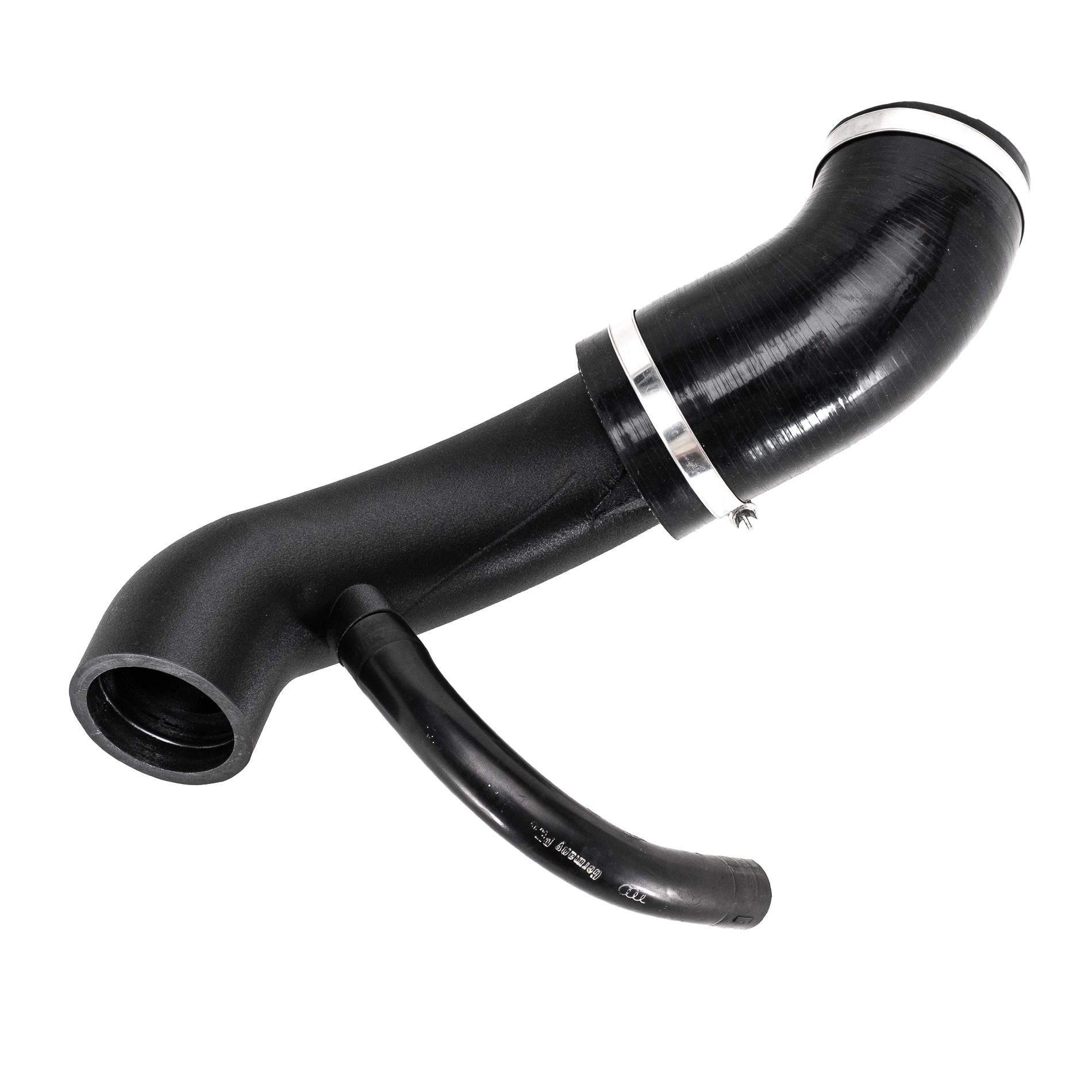

Ansaugstutzen aus PAHT-CF für VW T4 AXG/AHY – OE-Vergleichsnummer 7D0129627A
Autor: Adam Wesolowski
Adam Wesolowski
Gründer von Deltabus.de und Deltagarage.de

Ansaugstutzen für VW T4 AXG & AHY – Entwicklung abgeschlossen, Serienfertigung gestartet

Nach mehreren Monaten Entwicklung, vier Prototypen, Strömungssimulationen und zahlreichen Testfahrten ist es geschafft: Unser neu entwickelter Ansaugstutzen für den VW T4 2.5 TDI mit AXG- und AHY-Motor ist fertig und in die Serienfertigung gegangen.

Der Ansaugstutzen ist passend als Ersatz für Fahrzeuge mit der OE-Referenz 7D0 129 627 A / 7D0129627A und wurde von uns nicht einfach nur rekonstruiert, sondern konstruktiv und strömungstechnisch neu entwickelt.

Von der Rekonstruktion zur Neuentwicklung

Ursprünglich sollte ein Ersatz für das vorhandene Bauteil entstehen. Im Laufe der Entwicklung wurde daraus jedoch deutlich mehr. Wenn wir ein Bauteil ohnehin vollständig neu konstruieren, möchten wir vorhandene Schwachstellen nicht einfach übernehmen.

Deshalb haben wir über insgesamt vier Prototypen unter anderem die Passform, Montage, Abdichtung, Innengeometrie und Strömungsführung Schritt für Schritt weiterentwickelt.

Strömungsoptimierter Übergang zum Turbolader

Ein Schwerpunkt lag auf der Luftführung innerhalb des Ansaugstutzens. Ab dem zweiten Prototyp haben wir deshalb Strömungssimulationen in die Entwicklung einbezogen.

Der Übergang vom Ansaugtrakt zum Turbolader wurde vollständig neu ausgelegt. Die Innenkontur führt den Luftstrom von einem Querschnitt von etwa 80 mm auf 60 mm in Richtung Turbolader. Ziel war eine möglichst gleichmäßige Strömungsführung und die Reduzierung unnötiger Verwirbelungen.

Auch die Einleitung der Kurbelgehäuseentlüftung wurde bei der Konstruktion berücksichtigt. Der dort eintretende Nebenstrom wurde so in die Geometrie integriert, dass die Hauptströmung möglichst wenig beeinflusst wird.

Im realen Fahrbetrieb getestet

Eine Simulation allein reicht uns bei einem solchen Bauteil nicht aus. Deshalb wurde die Konstruktion anschließend im realen Fahrbetrieb auf einem VW T4 mit AXG-Motor getestet.

Während der Entwicklung haben wir mehrere Messfahrten durchgeführt und dabei unter anderem Luftmasse, Ladedruck, N75-Ansteuerung und Einspritzmenge über VCDS aufgezeichnet.

Als Testfahrzeug kam dabei bewusst auch ein AXG mit einer eingetragenen Leistungssteigerung auf rund 200 PS zum Einsatz. Der Ansaugstutzen zeigte bei unseren bisherigen Testfahrten einen stabilen und unauffälligen Betrieb.

Aus der strömungsoptimierten Konstruktion leiten wir dabei bewusst keine bestimmte Leistungssteigerung ab. Unser Ziel war eine technisch saubere und möglichst gleichmäßige Luftführung zum Turbolader.

PAHT-CF für den Einsatz im Motorraum

Auch bei der Materialauswahl haben wir uns intensiv mit den Anforderungen des Bauteils beschäftigt. Der Ansaugstutzen sitzt unmittelbar im Motorraum und muss dort Temperatur, mechanischer Belastung und dauerhaften Temperaturschwankungen standhalten.

Gefertigt wird der Ansaugstutzen deshalb aus PAHT-CF, einem kohlenstofffaserverstärkten Hochtemperatur-Polyamid. Das Material bietet für diese Anwendung eine Kombination aus Temperaturbeständigkeit, mechanischer Belastbarkeit, Formstabilität und geringem Gewicht.

Die Fertigung erfolgt bei Delta Garage additiv im FDM-Verfahren. Dadurch können wir die Bauteile selbst produzieren und die Fertigung entsprechend kontrollieren.

Komplettes Anschluss-Set statt Einzelteil

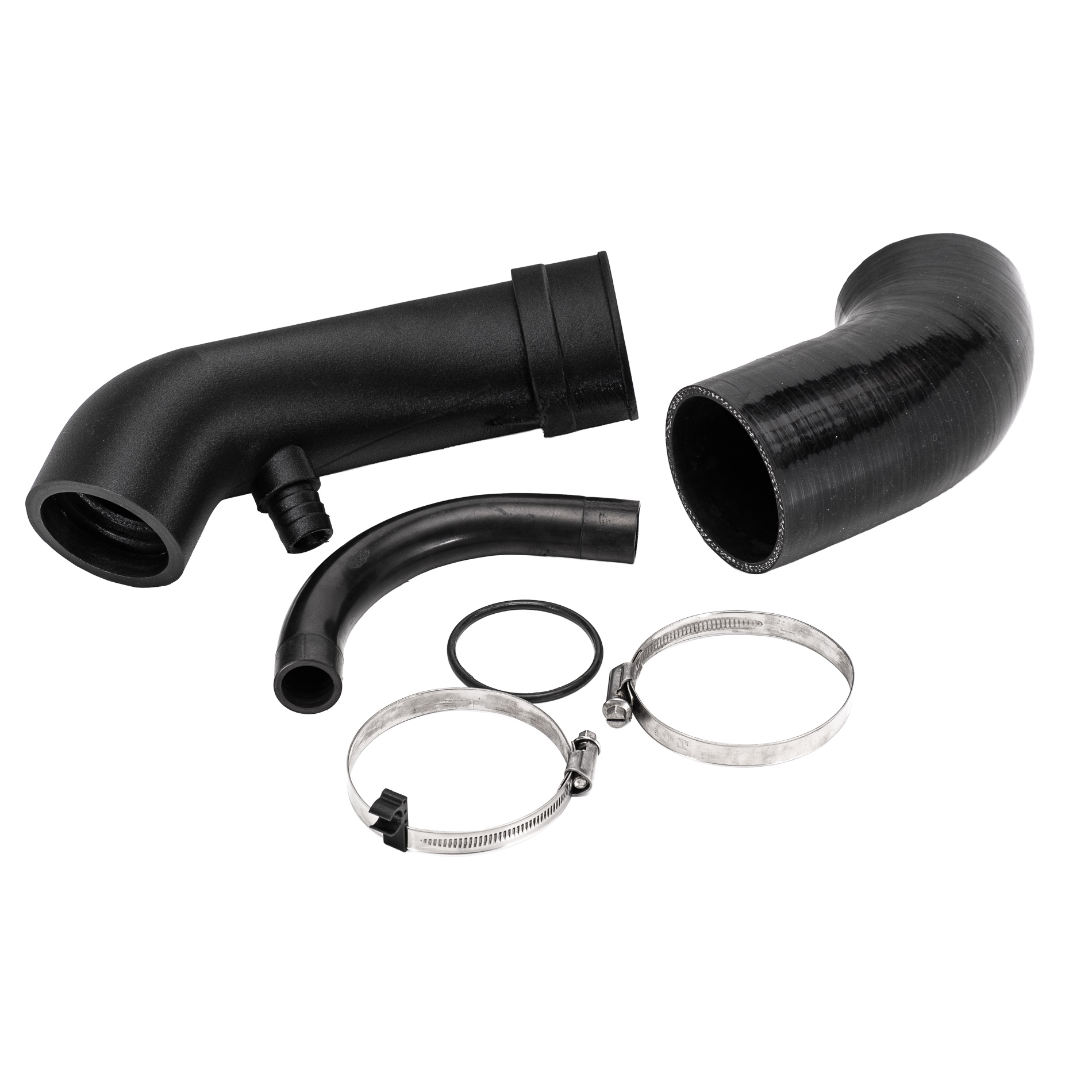

Mit Abschluss der Entwicklung haben wir uns außerdem dafür entschieden, nicht nur den eigentlichen Ansaugstutzen anzubieten. Das Produkt wird als komplettes Anschluss-Set geliefert.

  • 1 × strömungsoptimierter Ansaugstutzen
  • 1 × Silikonschlauch zur Verbindung mit Luftfilterkasten / Luftmassenmesser
  • 1 × Schlauch für die Kurbelgehäuseentlüftung
  • 2 × Schlauchschellen
  • 1 × O-Ring zur Abdichtung zwischen Ansaugstutzen und Turbolader

Passend für AXG und AHY mit 111 kW / 151 PS

Der neue Ansaugstutzen ist für den VW T4 2.5 TDI mit den Motorkennbuchstaben AXG und AHY und einer Leistung von 111 kW / 151 PS vorgesehen.

Als Referenz zur Fahrzeugzuordnung dient die OE-Nummer 7D0 129 627 A / 7D0129627A. Vor der Bestellung sollte die OE-Referenz und die vorhandene Ausführung am Fahrzeug überprüft werden.

Die Serienfertigung läuft

Nach den verschiedenen Entwicklungsstufen ist der Ansaugstutzen inzwischen fertiggestellt und die Serienfertigung bei Delta Garage angelaufen. Damit können wir nun auch für die AXG- und AHY-Motoren eine eigene Lösung für dieses Bauteil anbieten.

Wer die komplette Entwicklung vom ersten Prototyp über die Strömungssimulation bis zu den VCDS-Messfahrten nachvollziehen möchte, findet die technischen Hintergründe in unserem ausführlichen Entwicklungsbericht auf Deltabus .

Der fertige Ansaugstutzen für VW T4 AXG & AHY ist jetzt direkt bei Delta Garage erhältlich.

Hinweis: Bei dem beschriebenen Ansaugstutzen handelt es sich um eine Eigenentwicklung der Delta Garage UG und nicht um ein Originalteil der Volkswagen AG. Genannte OE-, Fahrzeug- und Motorbezeichnungen dienen ausschließlich der Identifikation und Zuordnung der vorgesehenen Fahrzeuganwendung.
