VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom
Autor:
Adam Wesolowski
Gründer von Deltabus.de und Deltagarage.de
Jetzt habe ich den VW T4 Bus seit über 2 Jahren fertig und ärgere mich auf dem Campingplatz darüber, dass ich den Landstromanschluss durch die Schiebetür legen muss und wenn ich den VW T4 für eine längere Zeit verlasse, alles wieder abbauen muss.
Jetzt wird jeder von Euch sagen, mach Dir doch einen Landstromanschluss mit einem CEE-Einspeisungsstecker in die Seitenwand vom T4. So dachte ich selbstverständlich auch, aber den Bus hinten nochmals zu zerlegen und dann noch ein Loch im Durchmesser von knapp 94 mm, in das neu lackierte und vom Rost befreite Blech zu zimmern war mir dann doch zu schade und so vergingen paar Wochen, biss ich auf eine weniger invasive Lösung gekommen bin. Warum nicht das Schiebefenster als Durchführung für mehrere Anschlüsse verwenden. Und so kombinierte ich die Fahrzeugbelüftung mit 2 Bohrungen für Anschlüsse.

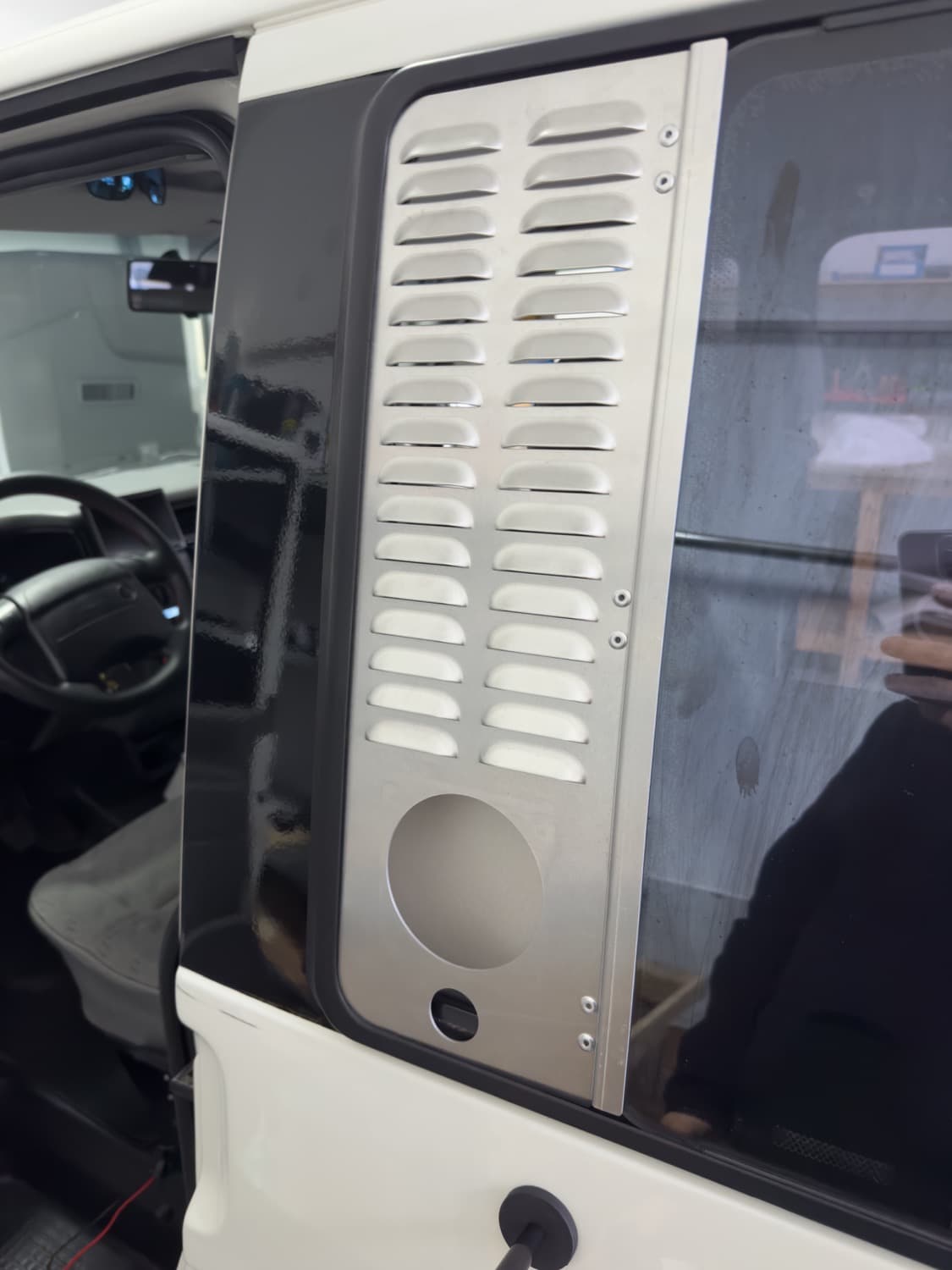

In der ersten Version war das Blech noch sehr ruppig und nicht angenehm in der Optik und Handhabung, durch die langen Belüftungsschlitze war es zudem auch ziemlich wabbelig und instabil.

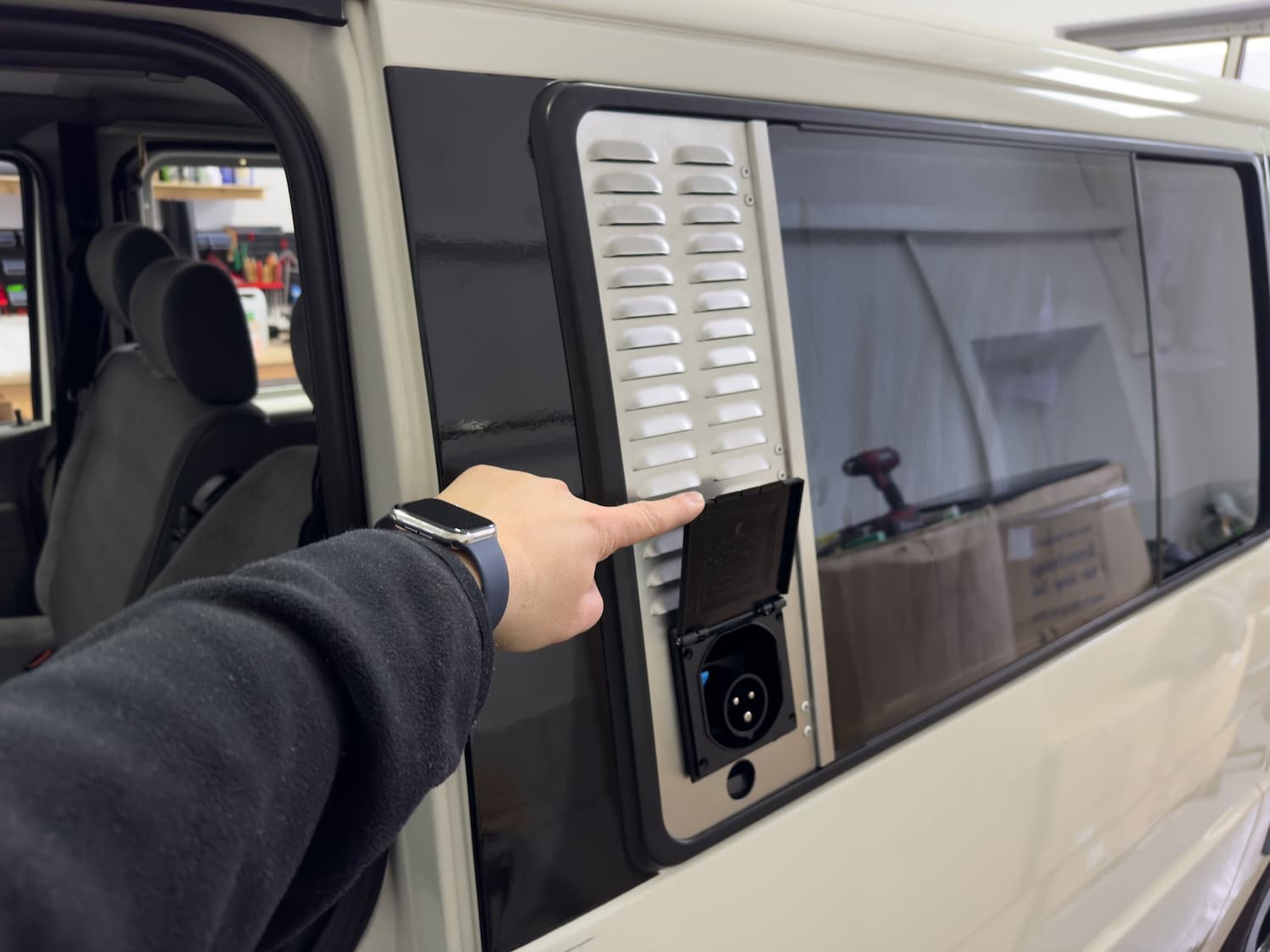

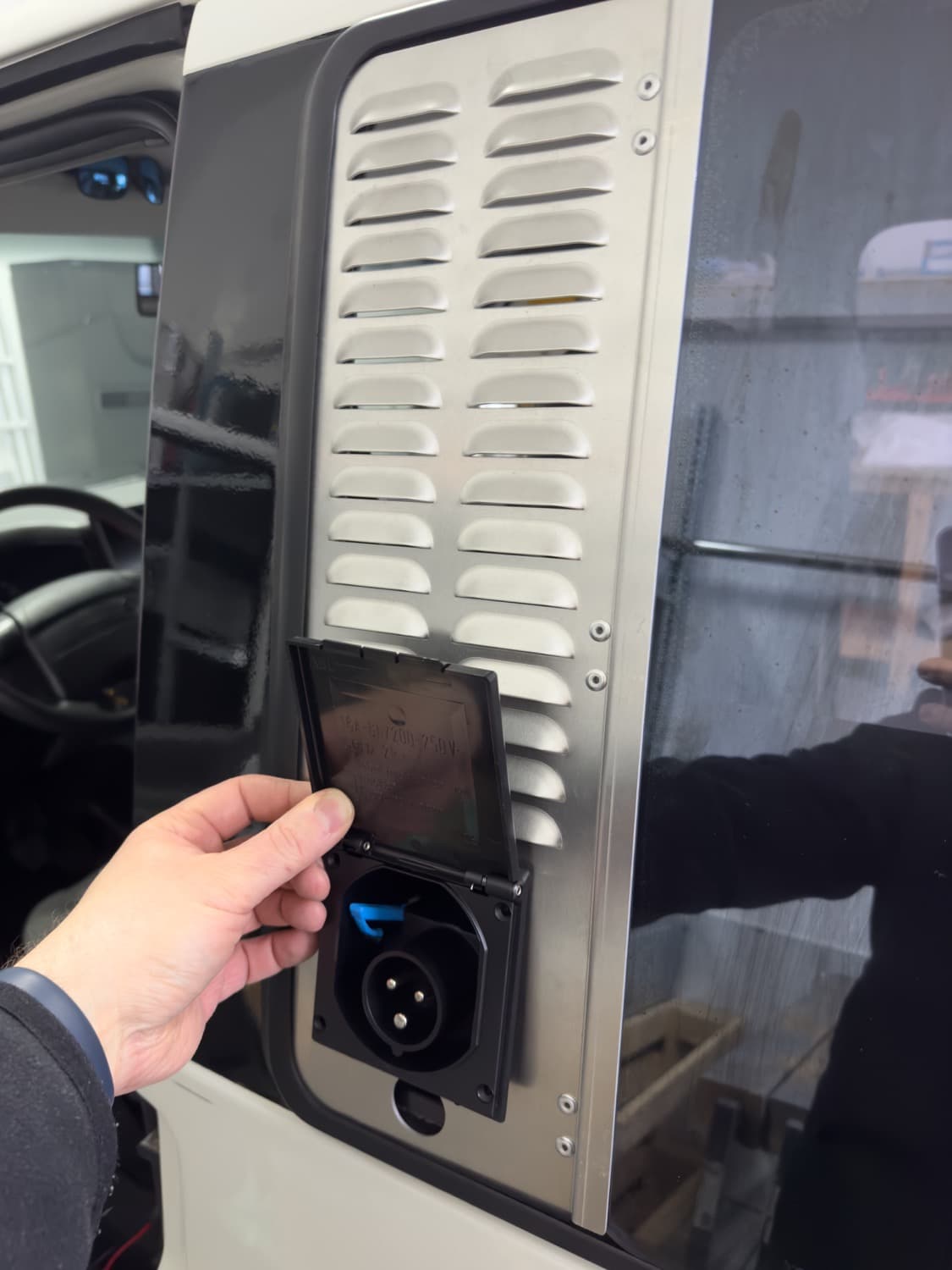

Nach mehreren Versuchen und weiteren Anpassungen habe ich mich dann endgültig dazu entschlossen, die Aussparungen miteinander zu vertauschen und den Ladestromanschluss nach unten zu versetzen und die Buchse für 12 V nach oben zu verlegen. Dies hat folgende Vorteile, ist der Bus am Landstrom, kommen sich die beiden Kabel nicht in die Quere. Solar von oben, Landstrom von unten. Des Weiteren gehen die Klappen nach oben auf. Ja, ich weiß, man kann diese auch drehen, was bei Regen nicht vorteilhaft ist :-).

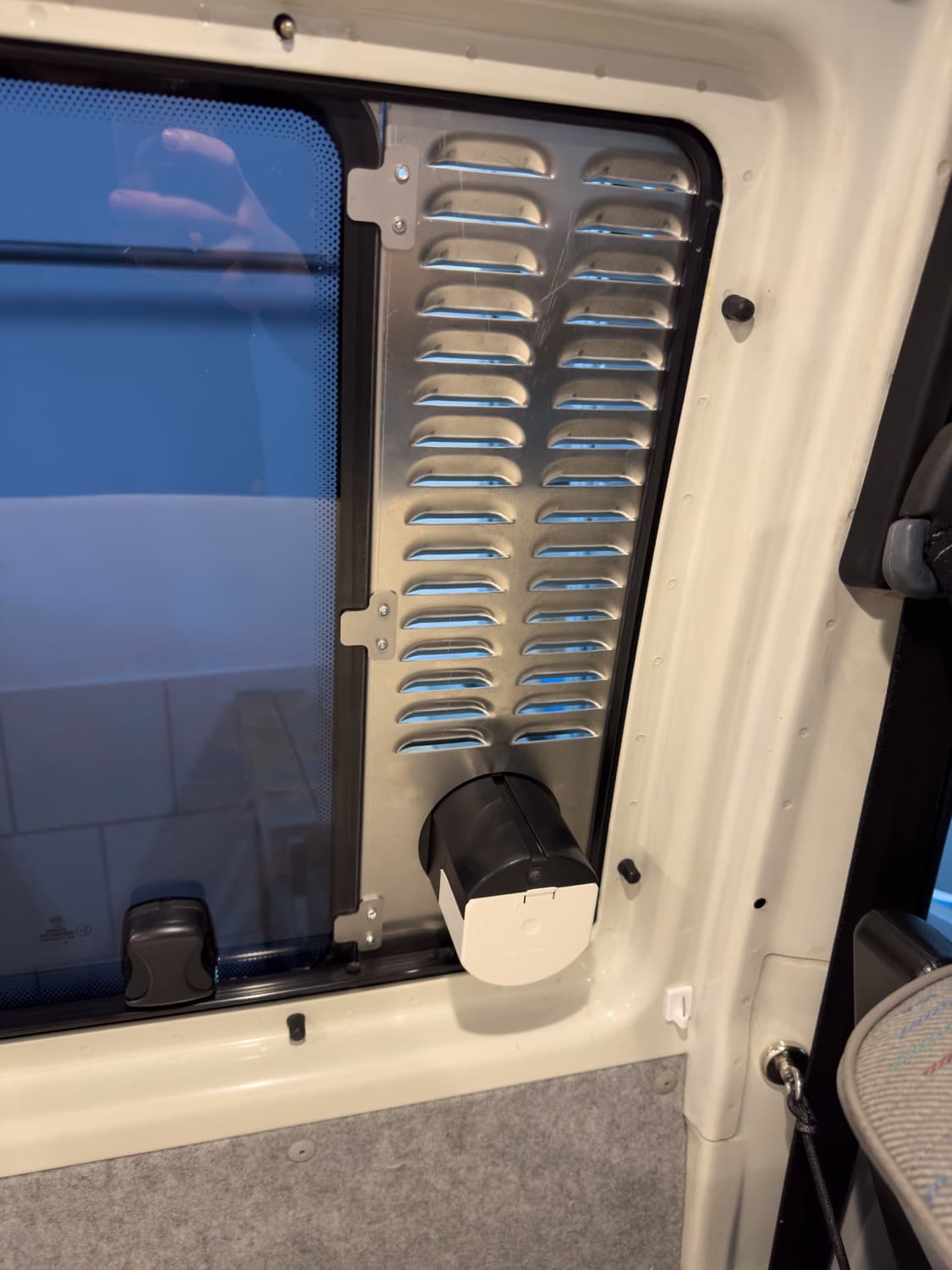

Die VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom ist so konzipiert, dass diese in der 2. Position des Schiebefensters einrastet. Durch drei Nasen, die von innen, hinten die Scheibe führen und halten, kann das 2 mm Alublech nicht im arretierten Zustand, zerstörungsfrei entfernt werden. Zusätzlich ist das Alublech an der Übergangsstelle zum Fenster richtig abgekantet, wodurch ein weicher Übergang zur Scheibe entsteht, was die Optik vom gesamten Aufbau sehr fließend zum Rest des Fahrzeugs erscheinen lässt. Jetzt fragen sich noch einige, was mit einem Fliegengitter und den Nieten, die auf dem Prototyp zu sehen sind. Die Nieten kommen weg und ein Fliegennetz könnt Ihr auch selbst aufkleben, wenn Ihr eins braucht, das Produkt muss nicht unbedingt noch teurer in der Produktion werden.

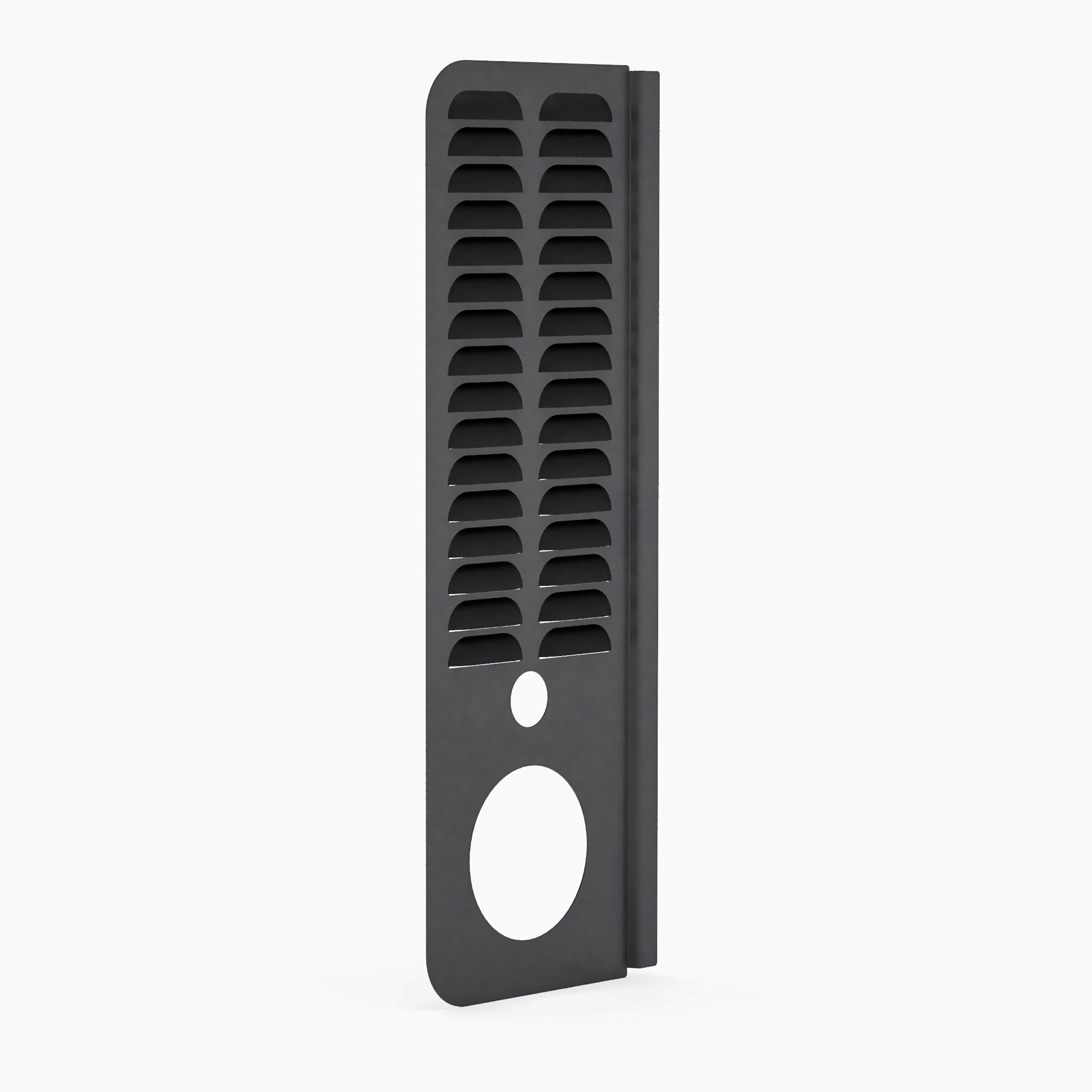

Kommen wir nun zum Lieferumfang, hier habe ich mich für zwei Versionen entschieden. Die erste Version ist nur das in Schwarz pulverbeschichtete Alublech mit den Belüftungsschlitzen und Aussparungen für die Anschlüsse.
Die Zweiteer-Version ist hingegen komplett ausgestattet und der Landstromanschluss ist ebenfalls konfektioniert, das bedeutet, der CEE-Einspeisungsstecker ist mit einem 3 m langen H07RN-F 3x1,5 mm² Kabel mit einer Gummi-Kupplung 230 V / 16 A mit doppeltem Schutzkontakt für den Außenbereich (IP44) verbunden. Des Weiteren ist die 12 V, 25 A, 3-polige Buchse eingebaut, aber ohne Verkabelung. Hier kann jeder selbst entscheiden, wofür er diese verwenden will.
Und so wurde aus einer Idee ein wirklich praktisches Produkt, solltet Ihr konstruktive Verbesserungsvorschläge haben, dann ab damit in die Kommentare.
Weitere Abbildungen
VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom
VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom
VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom
VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom
VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom
VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom
Zeichnung - VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom
VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom
VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom
VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom
VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom
VW T4 Schiebefenster Lüftung mit Solar- und CEE-Einspeisungsstecker für Landstrom
VenturaFlex - Deine innovative Lösung fürs Campen
Das VenturaFlex ist ein revolutionäres Produkt, das speziell für dich als Gelegenheitscamper entwickelt wurde, der dein Fahrzeug nicht dauerhaft verändern willst, um den Landstromanschluss fest zu installieren. Dieses hochwertige Produkt aus Aluminium kombiniert perfekte Fahrzeugbelüftung und spontane Landstromversorgung in einem.
Hervorragende Belüftung, ohne Kompromisse im Campervan
Mit VenturaFlex kannst du dein Fahrzeug belüften, selbst wenn das Schiebefenster geöffnet ist und du das Fahrzeug verlassen hast. Unsere einzigartige Konstruktion ermöglicht es, die frische Luft hereinzulassen, während die Sicherheit gewährleistet bleibt. Das VenturaFlex-System passt perfekt und bietet eine ideale Belüftungslösung für dein Fahrzeug.
Vielseitige Stromversorgung im Camper
VenturaFlex verfügt über zwei praktische Anschlüsse:
Landstromanschluss über CEE-Stecker auf Schuko Steckdose
Mit diesem Anschluss kannst du dein Fahrzeug bequem mit 230 V Landstrom versorgen, ohne die Karosserie deines Fahrzeugs zu beschädigen. Perfekt für den Campingplatz.
Gleichstromanschluss für 12 V bis 25 A
Dieser Anschluss ermöglicht die Nutzung von externen Solarpaneelen oder den Anschluss externer Verbraucher, sodass du deine Energieversorgung nach deinen Bedürfnissen flexibel anpassen kannst.
Weitere VenturaFlex Highlights
Frische Luft im Innenraum
Genieße stets eine angenehme Luftzirkulation in deinem Fahrzeug, egal wo du dich gerade befindest. Effektive Be- und Entlüftung Unsere präzisen Lüftungsschlitze gewährleisten eine optimale Belüftung und ermöglichen eine effiziente Entlüftung des Fahrzeugs.
Attraktives 90° Luftschlitze-Design
VenturaFlex ist nicht nur funktional, sondern auch ästhetisch ansprechend gestaltet und passt perfekt zu deinem Fahrzeug.
Perfekte Passform
Das VenturaFlex wurde speziell für das Schiebefenster eines VW T4 entwickelt und bietet eine makellose Passform.
Mit VenturaFlex kannst du deine Campingabenteuer noch komfortabler gestalten, ohne auf die kleinen Annehmlichkeiten zu verzichten. Entdecke die Freiheit der spontanen Landstromversorgung und genieße eine optimale Belüftung in deinem Fahrzeug. VenturaFlex - dein zuverlässiger Begleiter für unvergessliche Campingausflüge!
1. Ausführung - VenturaFlex Konfektioniert
Die konfektionierte Ausführung von VenturaFlex beinhaltet einen CEE-Einspeisungsstecker (IP44) außen, mit Schutzkontakt und eine Schuko (IP44) Steckdose innen mit einem 3 m langen Kabel. Des Weiteren ist eine 12 V, 25 A, 3-polige Buchse eingebaut, die für z.B. Solarpaneele verwendet werden kann oder auch als Außensteckdose für 12 V Verbraucher dienen kann. Ein 12 V Stecker wird der Lieferung beigelegt.
2. Ausführung - VenturaFlex Unbestückt

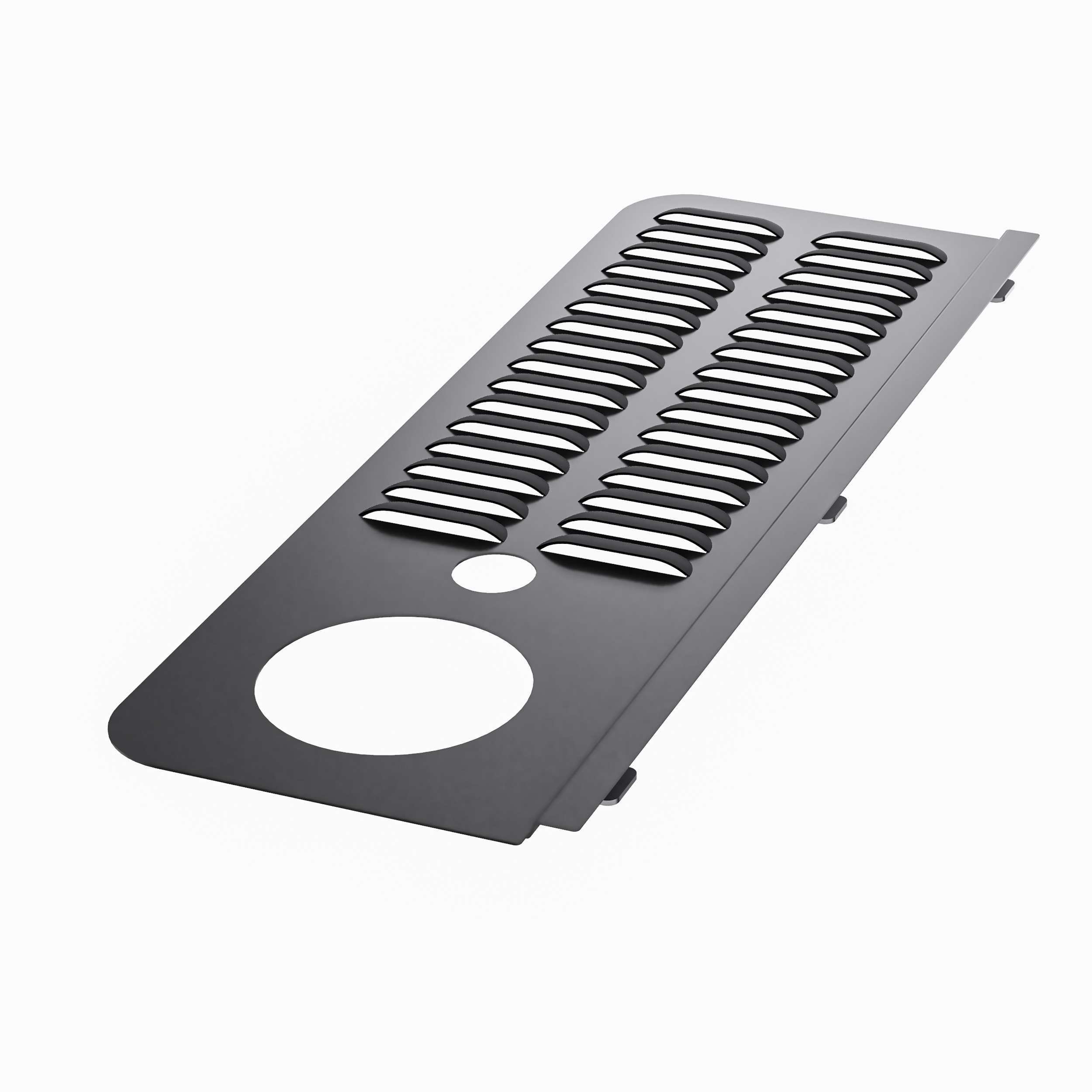

Die VenturaFlex Ausführung ohne Konfektionierung beinhaltet nur die VW T4 Schiebefenster Lüftung mit Aussparungen im Blech. Die Bohrungen sind 30 und 94 mm im Durchmesser.
Gebrauchsanleitung
Die aktuelle Gebrauchsanleitung zum VenturaFlex-System findest du selbstverständlich in unserem Wiki: https://wiki.deltagarage.de/doku.php?id=vwt4schiebefenster:gebrauchsanleitung
